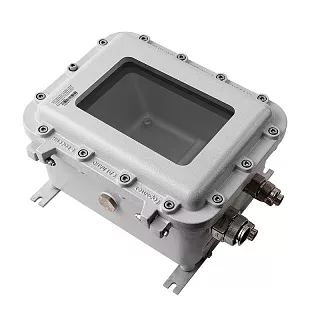

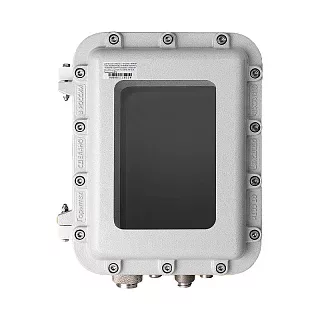

Взрывозащищенная коробка ЩОРВ333320-О1621 из алюминиевого сплава с окном
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная коробка ЩОРВ333320-О1621 предназначена для размещения приборов и компонентов, для которых требуется визуальный контроль через окно в крышке корпуса.
Модель отличается квадратной внутренней монтажной областью 266×266 мм и окном 160×213×19 мм. Такая геометрия позволяет располагать оборудование не только вдоль одной оси корпуса, но и распределять элементы по ширине и высоте монтажной зоны.
По сравнению с ЩОРВ302021-О1508 корпус имеет большую ширину и более крупное окно, что расширяет доступную область визуального контроля и пространство для внутренней компоновки.
Монтажная панель
| Исполнение | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Алюминиевая панель Щ3333А | 245 × 245 | 2 | 0,325 |
Для внутреннего монтажа предусмотрена алюминиевая панель размером 245×245 мм толщиной 2 мм.
Максимальное количество кабельных вводов
| Код размера кабельного ввода | Сторона А, NPT/M | Сторона Б, NPT/M |
|---|---|---|
| 01 | 14/14 | 14/14 |
| 1 | 14/14 | 14/14 |
| 2 | 8/8 | 8/8 |
| 3 | 6/6 | 6/6 |
| 4 | 5/5 | 5/5 |
| 5 | 3/3 | 3/3 |
| 6 | 2/2 | 2/2 |
| 7 | 2/2 | 2/2 |
| 8 | 1/1 | 1/1 |
Для ЩОРВ333320 предусмотрены кабельные вводы кодов 01–8. Количество вводов по сторонам А и Б одинаково для каждого кода: для 01 и 1 допускается до 14/14 вводов на каждой стороне, для кода 8 — по 1/1 вводу.
Технические характеристики
Применение
ЩОРВ333320-О1621 подходит для приборных и управляющих сборок, где требуется сочетание сравнительно крупного окна и квадратной внутренней монтажной зоны.
Внутренние размеры 266×266×141 мм позволяют распределять оборудование по монтажной панели 245×245 мм, а одинаковые возможности размещения кабельных вводов по сторонам А и Б упрощают симметричную организацию подключений.
При подборе учитываем размеры приборов, необходимую область визуального контроля, число кабельных линий, типоразмеры вводов и схему их размещения по сторонам корпуса.
Преимущества практического использования
Окно 160×213×19 мм обеспечивает значительную область визуального контроля установленного оборудования.
Квадратная монтажная панель 245×245 мм удобна для компоновки нескольких элементов по ширине и высоте корпуса.
Для кабельных вводов кодов 01 и 1 предусмотрено до 14/14 вводов по каждой из двух сторон, что позволяет равномерно распределять подключения.
Следующий типоразмер — ЩОРВ422221-О2508 с внешними габаритами 424×224×213 мм, внутренними размерами 359×159×150 мм и окном 250×80×15 мм.
Купить Взрывозащищенная коробка ЩОРВ333320-О1621 из алюминиевого сплава с окном
Мы можем подобрать ЩОРВ333320-О1621 под конкретный состав оборудования. Для заказа укажите размеры устанавливаемых приборов, требования к окну, количество и тип кабельных вводов, стороны их расположения, параметры внутренней компоновки и необходимые дополнительные исполнения.Похожие товары
