Опора освещения ОГК-10

Описание

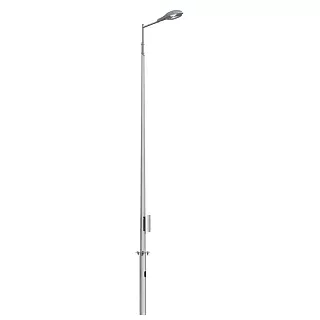

Опора граненая коническая ОГК-10 — это несиловая металлоконструкция (высота 10 метров), предназначенная для функционального освещения больших пространств. Данная модель обеспечивает широкий радиус освещения и применяется на объектах, где требуется установка мощных светильников на значительной высоте: городские магистрали, транспортные развязки, мосты, площади перед торговыми центрами, промышленные территории, складские комплексы и спортивные объекты.

Изделие производится из листовой стали методом гибки, образуя жесткий многогранный профиль (обычно 8 граней). Питание к оборудованию подводится исключительно подземным способом (через внутреннюю полость опоры), что сохраняет эстетику городского пространства без «паутины» проводов.

Техническое описание и конструкция

ОГК-10 представляет собой полую коническую стойку (усеченную пирамиду), параметры которой рассчитаны на устойчивость к ветровым нагрузкам на высоте 10 метров.

Расшифровка маркировки:

• О — опора;
• Г — граненая;
• К — коническая;
• 10,0 — высота надземной части (метров).

Основные параметры:

• Тип: несиловая фланцевая опора.
• Высота: 10 000 мм.
• Толщина стенки: 3 или 4 мм (в зависимости от ветрового района и нагрузки от кронштейна).
• Верхний диаметр: 60–100 мм (под кронштейн).
• Нижний диаметр: 135–210 мм.
• Размер фланца: обычно 300×300 мм или 400×400 мм (межцентровое расстояние отверстий 200–300 мм).
• Материал: листовая сталь (Ст3 или 09Г2С).
• Вес: 103–175 кг (зависит от исполнения).
• Подвод кабеля: снизу, через окно в закладной детали.
• Срок службы: 25–30 лет.

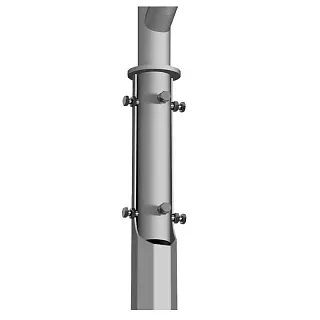

В верхней части опоры предусмотрен узел для установки кронштейна под светильники (консольные, прожекторные и др.). В нижней части опоры располагается ревизионный люк для монтажа вводного щитка, коммутационной аппаратуры и подключения кабелей. Люк выполняется в антивандальном исполнении с защитой от попадания влаги.

Антикоррозионная защита

Для защиты от коррозии применяется горячее цинкование опор по ГОСТ 9.307‑21. Опора полностью погружается в ванну с расплавленным цинком, в результате формируется защитный слой цинка толщиной от 40 до 200 мкм на внешней и внутренней поверхности. Цинковое покрытие обеспечивает защиту от коррозии в суровых климатических условиях и гарантирует срок службы до 30 лет без необходимости обновления.

По дополнительному заказу возможно нанесение лакокрасочного покрытия (ЛКП) или порошково-полимерной покраски (ППП) поверх цинка в любой цвет по палитре RAL.

Комплектация и опции

Стандартная поставка:

• оцинкованный ствол опоры ОГК-10;
• комплект метизов для крепления кронштейна.

Дополнительные опции по запросу:

• кронштейны (1-4 рожковые, Т-образные и др.);
• закладные детали фундамента (например, ФМ-0,159-2,0 или аналогичные);
• комплект метизов для фланцевого соединения;
• полная комплектация электрикой, в том числе осветительное оборудование;
• усиленное исполнение (увеличенная толщина стенки 4–5 мм);
• антивандальные заглушки для ревизионного люка;
• индивидуальное проектирование под нестандартные нагрузки;
• окрашивание в цвет по RAL.

Монтаж, эксплуатация и обслуживание

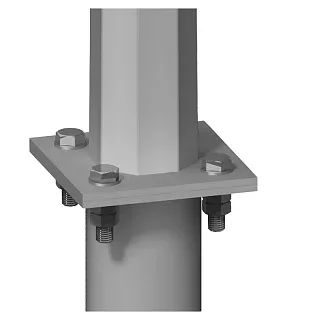

Монтаж производится фланцевым методом на железобетонный фундамент. В грунт бетонируется металлическая закладная деталь (трубчатая или анкерная), к которой после застывания бетона крепится опора через фланцевое соединение с помощью болтов или шпилек.

Такой способ установки позволяет регулировать опору по вертикали и, при необходимости, демонтировать ее (например, при замене после ДТП) без разрушения фундамента.
Обслуживание включает ежегодный осмотр целостности покрытия, проверку состояния болтовых соединений и ревизию электрических соединений внутри опоры.

Документы и нормативы

Проектирование, изготовление и монтаж регулируются следующими стандартами:

1. Проектирование:
• СП 16.13330.2017 «Стальные конструкции».
• СП 20.13330.2016 «Нагрузки и воздействия» (расчет на ветровые нагрузки).
2. Изготовление и материалы:
• ТУ завода‑изготовителя (геометрия, допустимые нагрузки, конструкция узлов).
• ГОСТ 19281-2014 — прокат из стали повышенной прочности.
• ГОСТ 9.307-21 — горячее цинкование.
3. Монтаж и электрика:
• СНиП 3.05.06-85 «Электротехнические устройства».
• ПУЭ (Правила устройства электроустановок).

ООО «НПО ЛЕГИОН» изготавливает и поставляет опоры ОГК‑10 по всей России и в страны СНГ, обеспечивая подбор опор под проект, комплектацию кронштейнами и закладными деталями, а также консультирование по монтажу и эксплуатации.
