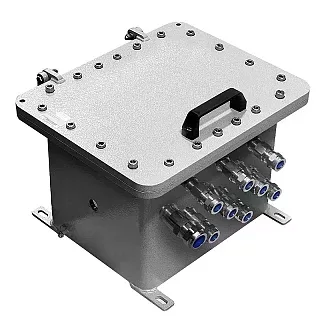

Взрывозащищенная клеммная коробка ЩОРВ-МТ312012 из малоуглеродистой стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка ЩОРВ-МТ312012 имеет внешние габариты 317×246×127 мм и внутреннее пространство 219×113×79 мм. Пропорции корпуса позволяют использовать модель для компактной клеммной компоновки, когда требуется больше внутренней ширины по сравнению с узкими вытянутыми типоразмерами серии.
Для крепления корпуса предусмотрены скобы. Межосевое расстояние между точками крепления составляет 160 мм по вертикали и 186 мм по горизонтали. Ширина крепежного отверстия в скобе — 9 мм. Масса коробки составляет 17,3 кг.
Для установки оборудования внутри корпуса предусмотрена монтажная панель Щ2818Х.
Монтажная панель
| Материал | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Алюминий | 206 × 100 | 2 | 0,112 |
| Нержавеющая сталь | 206 × 100 | 2 | 0,333 |
Оба варианта монтажной панели имеют размеры 206×100 мм и толщину 2 мм.
Технические характеристики
Применение
ЩОРВ-МТ312012 можно подобрать для клеммной сборки, которая размещается во внутреннем пространстве 219×113×79 мм. Монтажная панель длиной 206 мм позволяет располагать элементы вдоль основной длины корпуса.
При подборе учитываем размеры устанавливаемых элементов, необходимое количество и тип клеммных зажимов, расположение кабельных вводов и доступное пространство для установки самой коробки.
Преимущества практического использования
Внутренние размеры 219×113×79 мм позволяют использовать корпус для компактных клеммных компоновок при внешних габаритах 317×246×127 мм.
Для модели предусмотрена монтажная панель Щ2818Х размером 206×100 мм в алюминиевом исполнении и из нержавеющей стали.
Крепежные размеры 160×186 мм и ширина отверстия 9 мм позволяют заранее определить расположение точек фиксации корпуса.
Масса ЩОРВ-МТ312012 составляет 17,3 кг.
Следующий типоразмер — ЩОРВ-МТ322212 с внешними габаритами 327×273,5×170 мм и внутренними размерами 229×129×77 мм.
Купить Взрывозащищенная клеммная коробка ЩОРВ-МТ312012 из малоуглеродистой стали
Мы можем подобрать ЩОРВ-МТ312012 по внутренним габаритам корпуса, материалу монтажной панели, типу клеммных зажимов, количеству и расположению кабельных вводов и необходимым дополнительным исполнениям.Похожие товары
