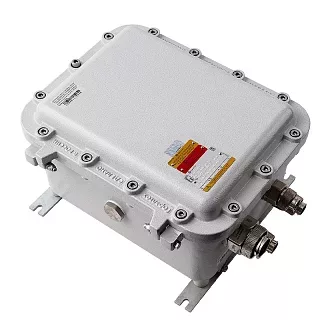

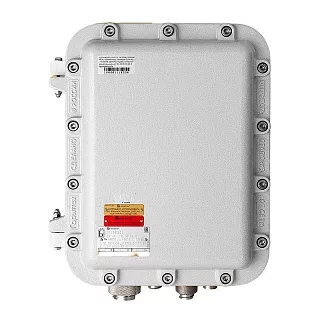

Взрывозащищенная клеммная коробка ЩОРВ362827
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
ЩОРВ362827 — увеличенный по глубине вариант корпуса формата 364×284 мм. По сравнению с ЩОРВ362821 внешняя глубина увеличена с 215 до 275 мм, а внутренняя — со 157 до 217 мм.
При одинаковой длине и ширине увеличенная глубина дает дополнительное внутреннее пространство для размещения клеммной сборки и оборудования. Геометрия корпуса сохраняет прямоугольный формат с монтажной площадью, вытянутой вдоль длинной стороны.
Монтажная панель
| Исполнение | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Алюминиевая панель Щ3628А | 280 × 200 | 2 | 0,304 |
| Панель из нержавеющей стали Щ3628Н | 280 × 200 | 2 | 0,905 |
Для ЩОРВ362827 предусмотрена монтажная панель размером 280×200 мм в алюминиевом или нержавеющем исполнении.
Максимально допустимое количество клемм
Количество указано без учета установки кабельных вводов. Значения в скобках — максимальное количество клемм в одном ряду.
| Номинальное сечение провода, мм² | Максимальное количество |
|---|---|
| 2,5 | 80 (49 в одном ряду) |
| 4 | 66 (41 в одном ряду) |
| 6 | 52 (31 в одном ряду) |
| 10 | 40 (25 в одном ряду) |
| 16 | 30 (21 в одном ряду) |
| 35 | 22 (15 в одном ряду) |
| 50 | 12 |
| 70 | 10 |
ЩОРВ362827 позволяет разместить до 80 клемм для проводников сечением 2,5 мм², до 66 — для 4 мм², до 52 — для 6 мм² и до 40 — для 10 мм². Для сечений 50 и 70 мм² предусмотрено соответственно до 12 и 10 клемм.
Максимально рекомендуемое количество кабельных вводов
| Код размера кабельного ввода | Сторона А, NPT/M | Сторона В, NPT/M |
|---|---|---|
| 01 | 21/21 | 16/16 |
| 1 | 20/21 | 14/14 |
| 2 | 16/16 | 12/12 |
| 3 | 12/12 | 9/9 |
| 4 | 8/9 | 6/6 |
| 5 | 6/6 | 5/5 |
| 6 | 6/6 | 4/4 |
| 7 | 3/3 | 2/2 |
| 8 | 2/2 | 1/1 |
Для ЩОРВ362827 предусмотрены кабельные вводы кодов 01–8. По стороне А максимальное количество достигает 21/21 для кода 01, по стороне В — 16/16. Для кода 8 предусмотрено до 2/2 вводов по стороне А и до 1/1 по стороне В.
Технические характеристики
Применение
ЩОРВ362827 подходит для соединительных и распределительных схем, где при длине корпуса 364 мм и ширине 284 мм требуется увеличенная глубина для внутренней компоновки.
При подборе учитываем количество и сечение проводников, число клемм, требуемые кабельные вводы, стороны их расположения и материал монтажной панели.
Преимущества практического использования
Основное отличие ЩОРВ362827 от ЩОРВ362821 — увеличенная глубина корпуса: 275 мм вместо 215 мм. Внутренняя глубина при этом составляет 217 мм вместо 157 мм.
Модель рассчитана на установку до 80 клемм для проводников сечением 2,5 мм² и поддерживает кабельные вводы кодов 01–8.
Следующий типоразмер — ЩОРВ422221 с внешними габаритами 424×224×213 мм и массой 13,6 кг.
Купить Взрывозащищенная клеммная коробка ЩОРВ362827
Мы можем подобрать ЩОРВ362827 под конкретную электрическую схему. Для заказа укажите количество и сечение проводников, тип и количество клеммных зажимов, необходимое количество кабельных вводов, стороны их расположения, материал монтажной панели и дополнительные исполнения.Похожие товары
